30/03/2010 18:35:24

Enseignement blankoique, Ordinateur en rade, chapitre 2

Souvenez-vous le Chapitre 1 sur les enseignements blankoïques suite à la panne de mon ordinateur principal, OrdyIII où j'exposais différentes stratagèmes pour déceler les éléments à l'origine d'une panne.

Figurez-vous que la saga continue ! En effet je vous propose deux articles (dont celui-ci), ayant pour thème :

  • Choix du matériel et installation de celui-ci (ce billet)
  • Préparation logicielle du disque dur (partitionnement, etc.) et installation de plusieurs systèmes d'exploitation

Alors, prêts pour découvrir quelques astuces tout en suivant l'expérience du Blanko ?

Introduction

Pour rappel, dans l'article précédent j'expliquais comment trouver d'où provient un problème qui apparaît sur l'ordinateur.

Ainsi OrdyIII - mon ordinateur principal - présentait des soucis de mémoire vive, plus particulièrement un emplacement mémoire défectueux sur la carte mère.

Voyons quoi faire en ce cas là.

Emplacement mémoire défectueux, que faire ?

Changer de carte mère pardi !

Oui mais non. La première chose à savoir est :

  • Combien ai-je besoin de mémoire vive ?
  • De combien en dispose-je ?
  • Combien d'emplacements mémoire ai-je ?

Une mémoire vive plus grande, sur un à deux emplacements encore disponibles est bien moins cher que l'achat d'une carte mère, tout dépend évidemment la carte mère que vous avez ! Il faut donc établir une comparaison de prix entre l'ensemble des solutions possibles.

Si on compare les 57,95 euros de ma carte mère chez LDLC avec les 69,95 euros de ma mémoire vive Kingston 2Go chez LDLC le choix pour une carte mère serait plus intéressant.

J'ai en effet besoin que de 2Go, je n'ai que 2 emplacements DDR2 sur ma carte mère, et elle accepte un maximum de 2Go. En outre je suis pas très vernis niveau financier en ce moment, chômage et soucis de santé n'aident pas à cela ...

Mais qu'as-tu fait Blanko ?

Ce n'est pas très pédagogique de vous dire comment procéder et de faire autrement ... mais je sens que je vais devoir me justifier !

Justifier sur quoi ?

J'aurais du commander la carte mère sur LDLC pour 60 euros environ (avec frais de port) et patienter bien sagement. Seulement :

  • le temps c'est de l'argent
  • mes prochains projets demanderont de la place en disque dur (ce que je n'ai pas assez)
  • j'ai pas mal de choses à faire en ce moment, je ne veux pas risquer de perdre le pc dont j'ai le plus besoin, d'autant que je sais mettre pas mal de temps à tout remettre en place une fois mon matériel acheté !

Ainsi j'ai dépenser beaucoup trop d'argent en prenant un disque dur plus consistant (1.5To pour les petits curieux :P ), j'ai pris une mémoire vive de 2Go au cas où j'aurais réellement un problème de mémoire vive, et, pas de chance, je n'ai trouvé que la carte mère suivante : Asus P5QL/EPU à 74 euros environ, soit 8 euros plus cher que chez LDLC.

Au total, j'en suis à plus que prévu, mais pas forcément pour du matériel inutile ! En effet j'ai besoin de place disque, cela ne fait aucun doute et la mémoire vive permettra de lancer plus d'applications pendant les compilations. Je fais confiance au processeur pour se débrouiller entre chaque tâche.

Choix du matériel ?

Comment as-tu procédé au choix du matériel ?

J'ai procédé de plusieurs façons, entre autre connaître quelques marques qui ne me font pratiquement jamais défaut, mais aussi savoir ce dont nous avons réellement besoin et choisir en conséquence.

Avec les critères suivants c'était vite vu :

  • Carte mère la moins chère possible (pour économiser)
  • De marque ASUS pour les anciennes cartes que j'ai et qui fonctionnent toujours après plus de 7 ans
  • Minimum carte son intégrée 5.1 pour aller avec mes hauts-parleurs actuels
  • Chipset Intel/VIA et quelques Realtek pour la compatibilité GNU/Linux

Pour le reste j'ai pas trop regardé, sauf, pour une carte mère il faut vérifier que le processeur soit compatible avec. Chez moi c'est apparemment socket 775, donc pas le choix.

Si vous avez des questions spécifiques, n'hésitez pas à m'en faire part !

Qu'est la suite ?

La règle est donc de savoir ce qu'on a besoin avant de chercher puis de chercher longuement avant de trouver ! Ce sont des règles primordiales pour pas trop se faire entuber !

Donc la suite, après ces deux règles, est d'aller acheter. Soit sur le net, via des sites recommandés, soit en direct chez votre vendeur préféré (et qui sait vous conseiller correctement).

Pour le net, j'avoue ne connaître que LDLC. Je fais peu confiance aux sites que je ne connais pas.

Pour le vendeur direct, j'ai regardé le plus proche, et c'est Password que j'ai trouvé. C'est pas le moins cher ... mais au moins on a du matériel sans attendre quelques jours de transport.

Avant le montage, le désassemblage !

Comment monter une carte mère dans l'ordinateur ? Tout simplement en enlevant la précédente !

Munissez-vous de papier journal, de carton et/ou d'une mousse de la grandeur de la carte mère, de tournevis cruciformes, de quelques cotons, des chiffons à salir, de l'essence A, de l'ether ou de l'alcool (pour nettoyage du processeur et radiateur), d'un peu de patience et de sens de l'observation. Pensez à acheter un petit tube de pâte thermique. Mon vendeur m'a donné de l'Artic Silver. Cela semble avoir toujours bien servi. J'ai eu le petit tube à 6 euros cependant… faut vraiment le vouloir :-/

Vous avez tout ? Vous êtes prêt ? C'est parti !

Il faut :

  • Débrancher l'ordinateur - ainsi que tout les câbles - et le poser sur une surface plane et spacieuse
  • Vérifier le système d'ouverture de l'ordinateur
  • Ouvrir la tranche droite quand nous sommes face à l'arrière de la machine, c'est à dire face aux prises pour le courant, pour le clavier et souris, pour le port imprimante, etc.
  • Poser à plat, sur l'autre tranche de l'ordinateur de manière à ce que la carte mère apparaisse comme posée au fond d'un aquarium (Cf. photos suivantes)

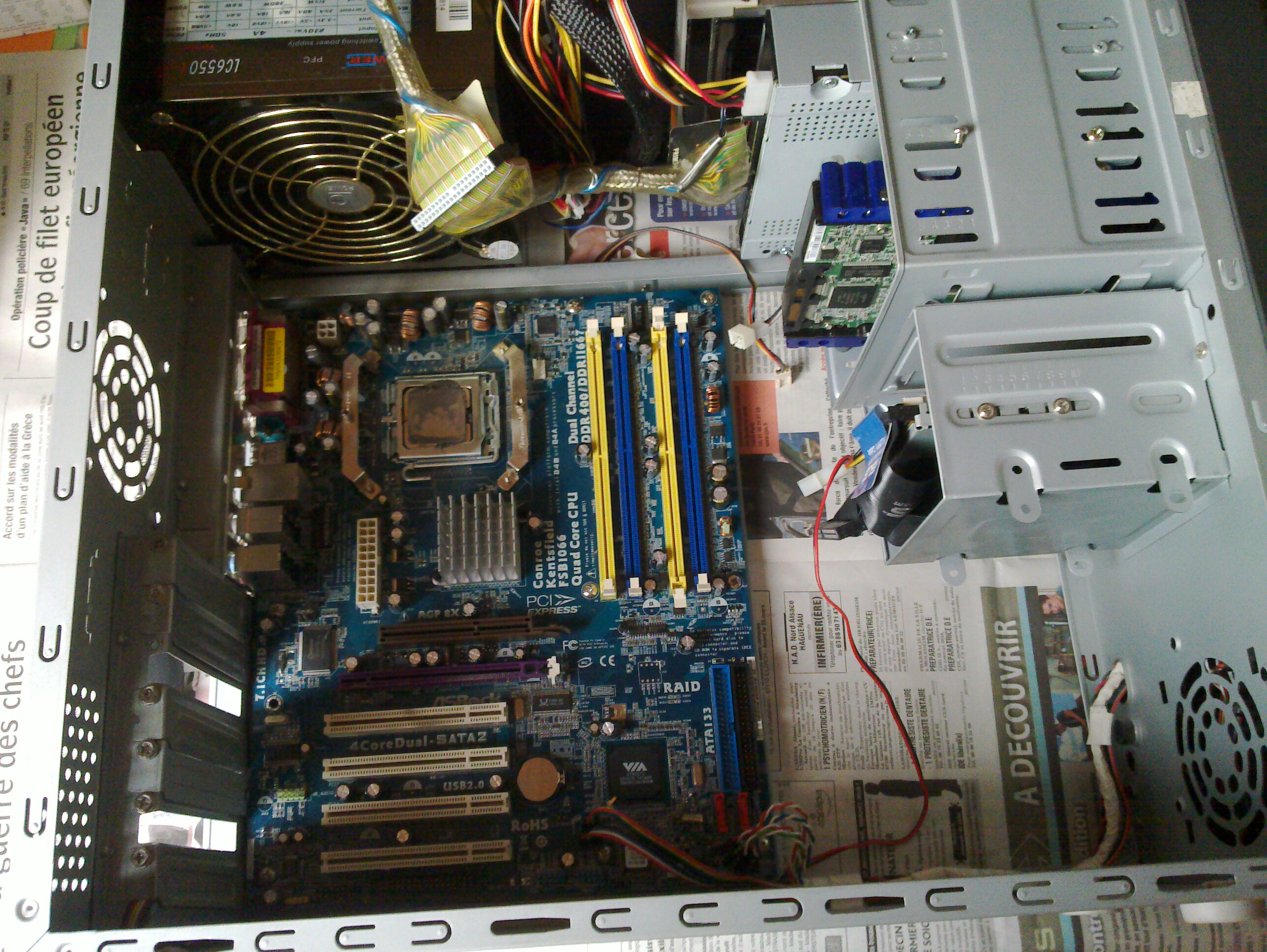

Image d'un ordinateur posé sur la tranche sur laquelle est attachée la carte mère

Ensuite :

  • Se décharger électriquement en enlevant son pull ou tout les éléments en laine qu'on a, puis en touchant simultanément du bois et la structure en métal de votre tour (avec les mains par exemple)
  • Débrancher les câbles d'alimentation de la carte mère
  • Enlever tout les éléments qui pourraient gêner la sortie de la carte mère
  • Enlever par exemple les cartes graphiques et les cartes branchées à des emplacements PCI
  • À la rigueur enlever le ventilateur du processeur ainsi que le radiateur - système de refroidissement - en veillant bien à voir comment tout cela est branché pour pouvoir le remettre par la suite
  • Dévisser la carte mère
  • Préparer une place pour la poser (support en mousse ou en carton un peu épais)
  • Sortir la carte mère et la poser sur le support en mousse
  • Nettoyer la surface du processeur avec un coton imbibé d'alcool, ether ou essence A (j'ai opté pour l'essence A)
  • Laisser sécher
  • Préparer la seconde carte mère pour accueillir le nouveau processeur
  • Sortir le processeur selon le manuel de ce dernier ou de la carte mère qui explique comment sortir le processeur
  • Apposer le processeur sur la nouvelle carte mère
  • Dans mon cas il fallait démonter le support du radiateur de l'ancienne carte mère et le poser sur la nouvelle, chose faite
  • Enlever à l'arrière du boîtier le rectangle en aluminium qui permettait aux branchements clavier, carte son, etc. de s'insérer dedans.
  • Mettre le nouveau "cache" de la nouvelle carte mère à la place
  • Le boîtier est quasiment vide !

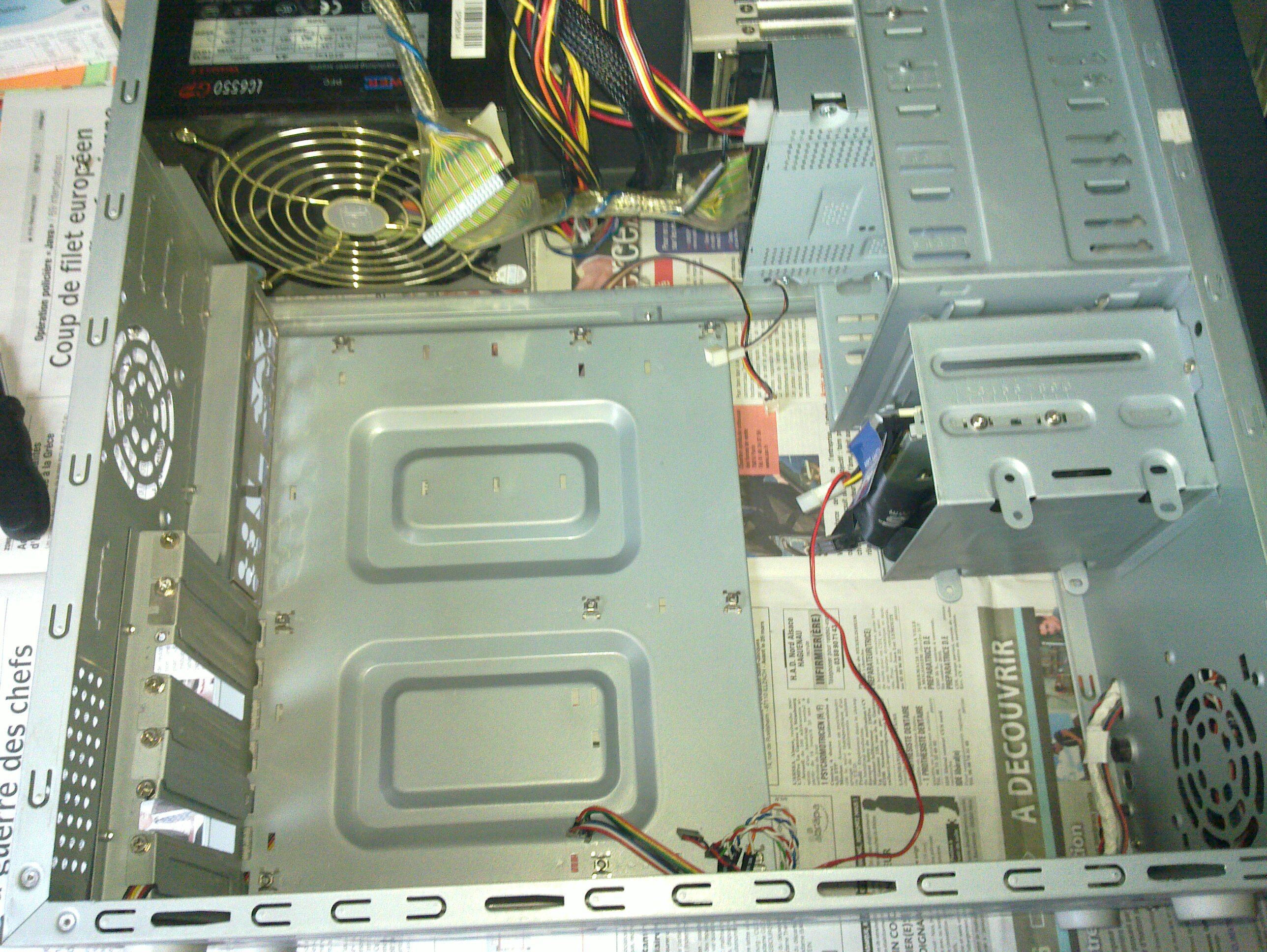

Image d'un boîtier quasiment vide

Le montage

Laissons place au montage :

  • Insérer et visser la nouvelle carte mère
  • Nettoyer aussi le radiateur avec l'essence A et laisser sécher
  • Aposer une crotte de souris de pâte thermique sur le processeur

Astuce : sachez qu'il ne faut pas mettre énormément de pâte thermique, cela doit simplement recouvrir le processeur sans déborder ! Pour cela on pose une crotte de souris au milieu du processeur, après quoi on pose sans visser le radiateur. On enlève alors le radiateur, et on regarde si la pâte s'est étalée équitablement sur l'ensemble de la surface du processeur. Cas échéant, on rajoute légèrement de la pâte thermique aux endroits non-recouverts. Puis on recommence la manipulation pour voir si c'est mieux.

Attention à ne pas être dans un lieu ayant beaucoup de poussière ni de courants d'air !

  • Mettre le radiateur et le visser ou le clipser selon le système d'attache que vous avez
  • Rebrancher l'ensemble des câbles et périphériques :
    • Alimentation du ventilateur situé sur le radiateur
    • Alimentation processeur s'il y en a une (petit carré)
    • Alimentation carte mère (longue prise épaisse)
    • Carte graphique et son alimentation s'il elle en possède une
    • Mémoires vives
    • Disque dur (alimentation + branchement à la carte mère)
    • Cartes PCI si vous en avez (emplacement longs et blancs)
    • Lecteur disquette si vous en possédez (alimentation + branchement à carte mère)
    • Lecteur CD/DVD

Astuce : les derniers câbles à brancher sont généralement liés aux interfaces de la façade avant du boîtier, c'est à dire micro, usb, bouton d'allumage, etc. Le manuel de la carte mère renseigne très bien ces branchements. Veuillez donc vous référer à ce manuel pour savoir quel élément brancher à quel pin (sortes de piques brillantes).

  • Finalement refermer le boîtier sur la tranche qui accueille la carte mère
  • Laisser le côté qui permet d'accéder à l'intérieur du boîtier ouvert, il permettra d'agir en cas de soucis
  • Reposer le boîtier à un emplacement permettant à la fois de rebrancher le minimum : clavier, écran et prise d'alimentation
  • Relancer la machine et vérifier qu'elle se lance bien
  • Si tout va bien, enlever le câble d'alimtentation, fermer le boîtier correctement, le mettre à sa place habituelle, rebrancher le câble d'alimentation et rallumer la machine

C'était long ? Certe mais instructif et intéressant non ?

Astuce : Lorsque j'ai remonté ma nouvelle carte mère ainsi que tout mes périphériques, j'ai eu un problème : l'ordinateur tournait mais rien à l'écran. Avec l'aide d'IRPDEV, je me suis souvenu qu'il faut toujours mettre les périphériques au minimum, notamment pour la mémoire vive : ne mettre qu'une seule barette. Démarrer. Puis si ça fonctionne, rajouter une barette, etc. jusqu'à ce que cela fonctionnement complètement. Vérifiez donc de n'avoir qu'une seule barette de mémoire vive, allumez, puis rajoutez au fur et à mesure.

Conclusion

Ce fut un très long article je dois avouer, à la limite du tutoriel ! Cependant nous pouvons retenir les étapes suivantes :

  • Choix d'une nouvelle carte mère selon nos besoins et nos contraintes
  • Extinction de l'ordinateur, débranchement, puis ouverture du boîtier
  • Déconnexion de l'ensemble des périphériques et câbles
  • Sortie de la carte mère
  • Nettoyage processeur + radiateur
  • Insertion de la nouvelle carte mère
  • Rebranchement
  • Fermeture à moitié
  • Tests
  • Si réussis, débranchement, fermeture correcte puis rebranchement
  • Allumage de l'ordinateur
  • Donner argent à Blanko pour l'en remercier :)

Oups ! Oubliez la dernière ligne :P . Quoique, vous vous sentez d'humeur généreuse ce jour ? N'hésitez-pas ;-) .

Il ne nous reste plus qu'à installer notre nouvelle machine, n'hésitez pas pour suivre la saga Ordinateur en rade sur le BlankoJoueb !
